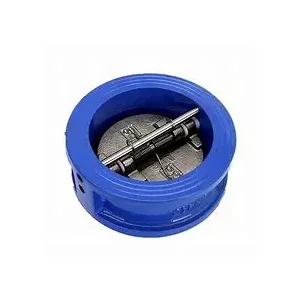

වාත්තු යකඩ සමනලයා පරීක්ෂා කරන්න

අපගේ වාත්තු යකඩ සමනලයා වන චෙක්ප්වයේ වේෆර් වර්ගයේ සම්බන්ධතාවය කපාටය ස්ථාපනය කිරීම පහසු කරයි. එය ෆ්ලැන්ග් දෙකක් අතර තදින් කලබල විය හැකිය, ස්ථාපන ඉඩ ප්රමාණයක් ඉතිරි කර, අභ්යවකාශ සීමා සහිත නල මාර්ග පිරිසැලසුම් අවස්ථා සඳහා ඉතා සුදුසු වේ.

ව්යුහය සහ වැඩ කරන මූලධර්මය

(I) ව්යුහාත්මක නිර්මාණය

වාත්තු යකඩ වේෆර් චෙක් කපාටය ප්රධාන වශයෙන් සමන්විත වන්නේ කපාට ශරීරය, කපාට තැටිය, කපාට කඳ, වසන්තය (සමහර ආකෘති වලින් සමන්විත). කපාට සිරුර වාත්තු යකඩවල දමා සමස්ත කපාටය සඳහා ශක්තිමත් සහායක හා ස්ථාවර ව්යුහාත්මක පදනමක් සපයයි. කපාට තැටිය චෙක්පත් ශ්රිතය සපුරා ගැනීම සඳහා ප්රධාන අංගයකි. එහි හැඩය සහ ව්යුහාත්මක නිර්මාණය විවිධ සේවා කොන්දේසි අනුව වෙනස් වේ. පොදු ආකෘති අතර තනි තැටිය සහ ද්විත්ව තැටිය ඇතුළත් වේ. කපාට තැටිය සම්බන්ධ කිරීම සඳහා කපාට කඳ භාවිතා කරනුයේ විවෘත කිරීම හා වසා දැමීමේදී කපාට තැටිය නිවැරදිව හා සුමටව ගමන් කිරීම සහතික කිරීම සඳහා ය. සමහර චෙක්පත් කපාට උල්පත් වලින් සමන්විත වේ. වසන්තයේ ශ්රිතය යනු කපාට තැටියට වැසීමට සහාය වීම, වසා දැමීමේදී මුද්රා තැබීම වැඩි දියුණු කිරීම සහ ජල මිටිය යම් ප්රමාණයකට අඩු කිරීම අඩු කිරීම.

(Ii) වැඩ කිරීමේ යාන්ත්රණය

සාමාන්ය දිශාවට මධ්යම ගලා යන විට, මාධ්යයෙන් ජනනය වන පීඩනය තමන්ගේම ගුරුත්වාකර්ෂණය හා විය හැකි වසන්ත ප්රතිරෝධය ජය ගැනීම සඳහා කපාට තැටිය තල්ලු කරනු ඇත, එවිට කපාට තැටිය කපාටුවේ තැටිය වටා කරකවනු ලැබේ. මෙම අවස්ථාවේදී, මාධ්යයට කපාටය හරහා කපාටය හරහා හැකි වන අතර මුළු නල මාර්ග පද්ධතියම සාමාන්ය ප්රවාහ තත්වයක පවතී. මාධ්යයට පිටුපසට ගලා යාමේ ප්රවණතාවක් ඇති වූ පසු, එය මාධ්යයේ උපස්ථය සහ කපාට තැටියේ ගුරුත්වාකර්ෂණය, මාධ්යයේ ප්රතිනිර්මාණයෙන් තදින් කඩා වැටෙනු ඇත.

තාක්ෂණික පරාමිතීන්
