සමනල කපාටයේ මූලික ව්‍යුහය කුමක්ද?

a හි මූලික ව්‍යුහය සෑදෙන සංරචක මොනවාද?සමනල කපාටය?

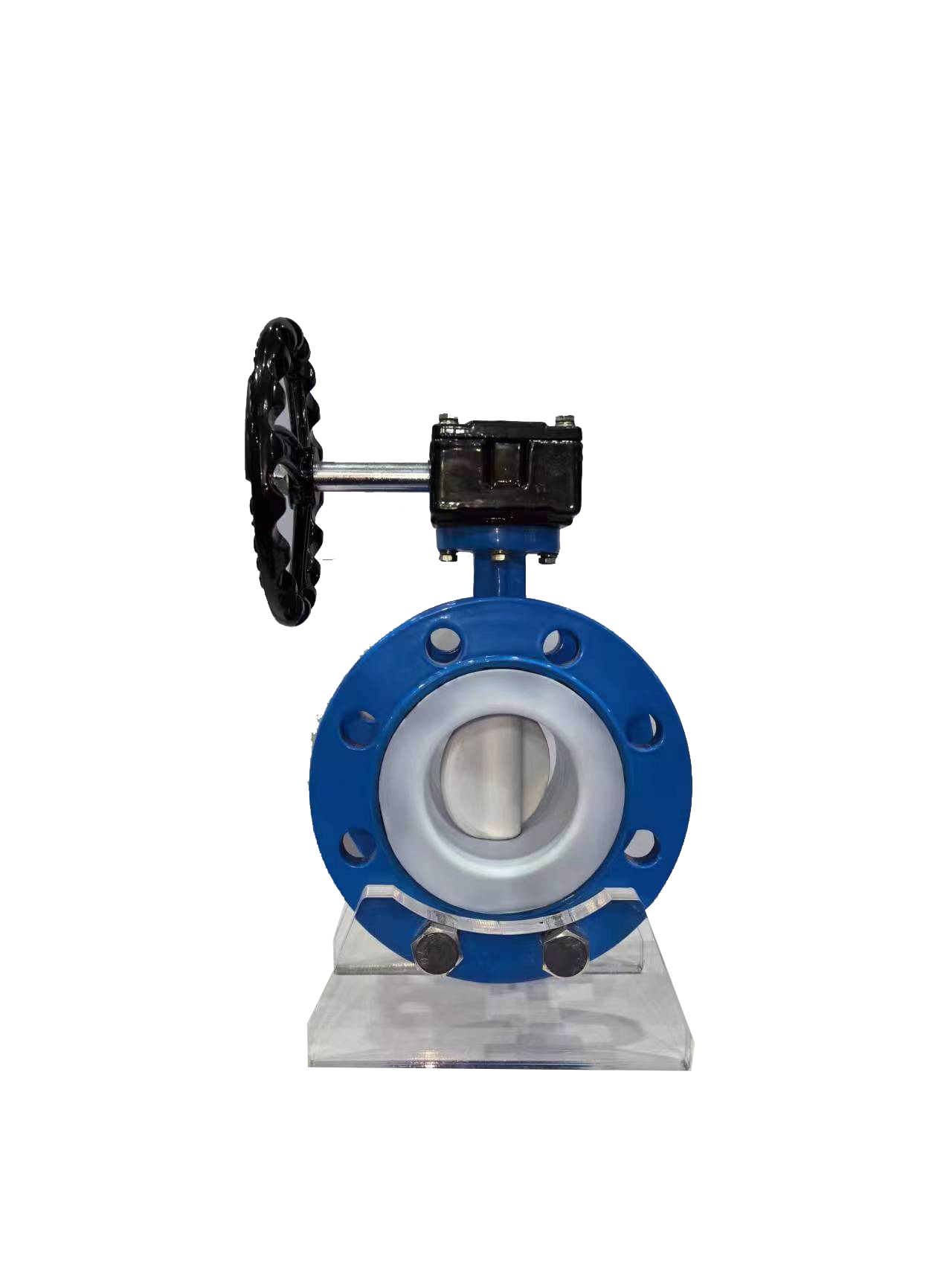

a හි මූලික ව්‍යුහයසමනල කපාටයප්‍රධාන වශයෙන් කපාට සිරුරක්, කපාට කඳක්, සමනල තහඩුවක් සහ මුද්‍රා තැබීමේ අංගයක් ඇතුළත් වේ. කපාට ශරීරය සාමාන්‍යයෙන් මධ්‍යම ප්‍රවාහ ප්‍රතිරෝධය අඩු කිරීම සඳහා සිනිඳු අභ්‍යන්තර බිත්ති සහිත සිලින්ඩරාකාර ව්‍යුහයක් හරහා සෘජු ය; කපාට කඳ ධාවක උපාංගයට සහ සමනල තහඩුවට සම්බන්ධ කර ඇති අතර, ව්‍යවර්ථය සම්ප්‍රේෂණය කිරීම සහ සමනල තහඩුව භ්‍රමණය කිරීම සඳහා වගකිව යුතුය; සමනල තහඩුව යනු කපාට කඳේ (0 ° ~ 90 °) අක්ෂය වටා භ්‍රමණය වීමෙන් ප්‍රවාහය සකස් කරන විවෘත සහ වසා දැමීමේ අංගයක් වන අතර එහි හැඩය ප්‍රවාහ ධාරිතාවට සෘජුවම බලපායි; මුද්‍රා තැබීමේ සංරචකය කපාට ආසනයකින් සහ මුද්‍රා තැබීමේ ද්‍රව්‍යයකින් සමන්විත වන අතර එය මාධ්‍යයේ ගැළපුම සහ මුද්‍රා තැබීමේ ක්‍රියාකාරිත්වයට සෘජුවම බලපායි.

ප්රධාන විස්තර මොනවාදසමනල කපාටයතහඩු නිර්මාණය?

සමනල කපාටවල මූලික අංගය ලෙස, සමනල තහඩු සැලසුම් කිරීම ප්රවාහ ලක්ෂණ සහ මුද්රා තැබීමේ කාර්ය සාධනය සෘජුව බලපායි. සම්මත ක්‍රමවත් සමනල තහඩුවේ චාප හැඩැති දාරයක් ඇති අතර එමඟින් තරල ප්‍රතිරෝධය අඩු කළ හැකිය, නමුත් වක්‍ර අරය නල මාර්ගයේ විෂ්කම්භයට අනුරූප විය යුතුය, එසේ නොමැතිනම් එය සුළි සෑදීමට පහසුය; විකේන්ද්රික සමනල තහඩු (තනි විකේන්ද්රික, ද්විත්ව විකේන්ද්රික සහ ත්රිත්ව විකේන්ද්රික වැනි) කපාට කඳේ කේන්ද්රය හිලව් කිරීම මගින් මුද්රා තැබීමේ මතුපිට ඇඳීම අඩු කරයි, ත්රිත්ව විකේන්ද්රික සමනල තහඩුව ශුන්ය කාන්දු වීම සහ ඉහළ උෂ්ණත්වය සහ පීඩන ප්රතිරෝධය ලබා ගැනීම සඳහා අතිරේක නැඹුරු කෝණයක් එක් කරයි; අක්‍රමවත් සමනල තහඩුව සැලසුම් කර ඇත්තේ අංශු අවහිර වීම වැළැක්වීම සඳහා අංශු අඩංගු මාධ්‍ය සඳහා මාර්ගෝපදේශක ඉළ ඇටයෙනි.

සමනල කපාටවල මුද්‍රා තැබීමේ අංගය කාර්ය සාධනයට බලපාන්නේ කෙසේද?

මුද්රා තැබීමේ සංරචකය සමනල කපාටවල මධ්යම කප්පාදුව සහ ප්රවාහ නියාමනය සාක්ෂාත් කර ගැනීම සඳහා යතුරයි. හොඳ තෙල් ප්‍රතිරෝධයක් සහිත නයිට්‍රයිල් රබර් (NBR) අඩු උෂ්ණත්වවලදී පහසුවෙන් ඝන වීම සහ ප්‍රබල විඛාදන ප්‍රතිරෝධයක් සහිත නමුත් අධික පිරිවැය සහිත ෆ්ලෝරෝ රබර් (FKM) වැනි මාධ්‍යයේ ලක්ෂණ අනුව කපාට ආසන ද්‍රව්‍ය තෝරා ගත යුතුය; ලෝහ කපාට ආසනය අන්‍යෝන්‍ය ඝර්ෂණය හේතුවෙන් කාන්දු වීම වළක්වා ගැනීම සඳහා සමනල තහඩු ද්‍රව්‍යයේ දෘඪතාවේ වෙනසට ගැලපීම අවශ්‍ය වේ. මීට අමතරව, මුද්රා තැබීමේ පීඩන අනුපාතය නිශ්චිතවම පාලනය කිරීම අවශ්ය වේ. එය ඉතා ඉහළ නම්, එය කපාට ආසනයේ විරූපණයට හේතු වන අතර, එය ඉතා අඩු නම්, එය තදින් නොගැලපේ, මුද්රා තැබීමේ බලපෑමට සෘජුවම බලපායි.
